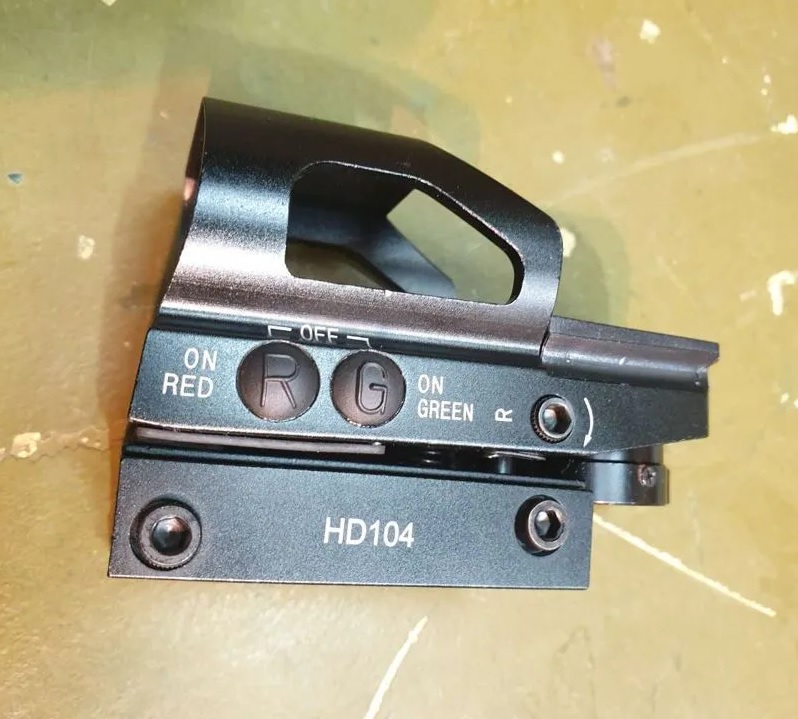

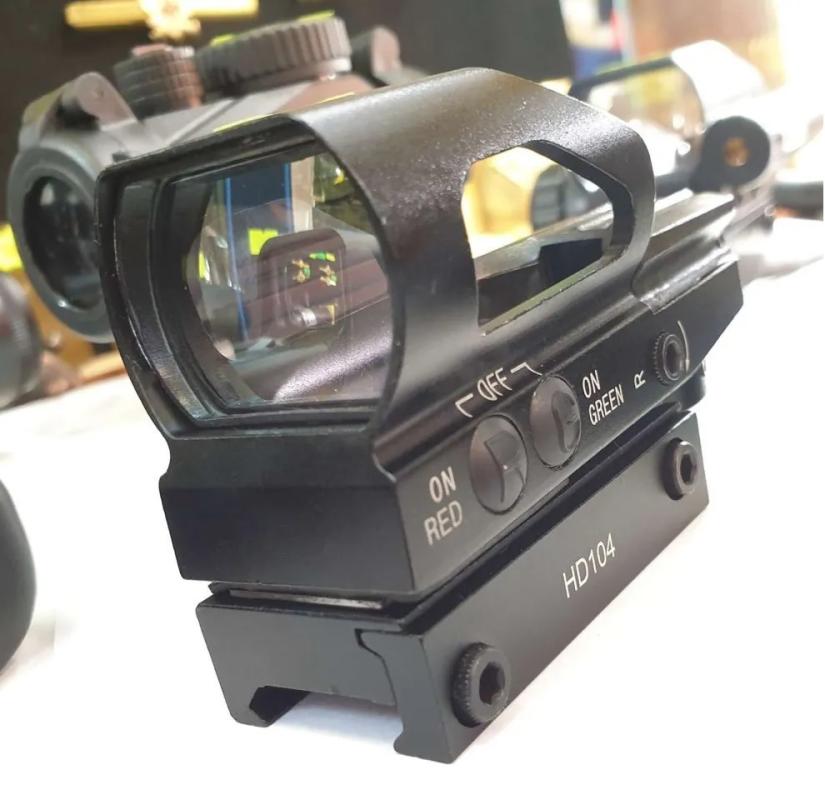

Коллиматорный прицел HD104

Прицел с быстросъёмным креплением, крепится на планку вивер вивера пикатини.

Конфигурация:
Прицел HD104 - с быстросъемным креплением
Материал - Алюминий
Цвет точек – Красный / Зеленый
Диаметр объектива - 22мм
Увеличение - 1x
Поле зрения - 15,8 м на 100 м
Ширина крепления – 20 мм.
Масса - 150 г/5,29 унции

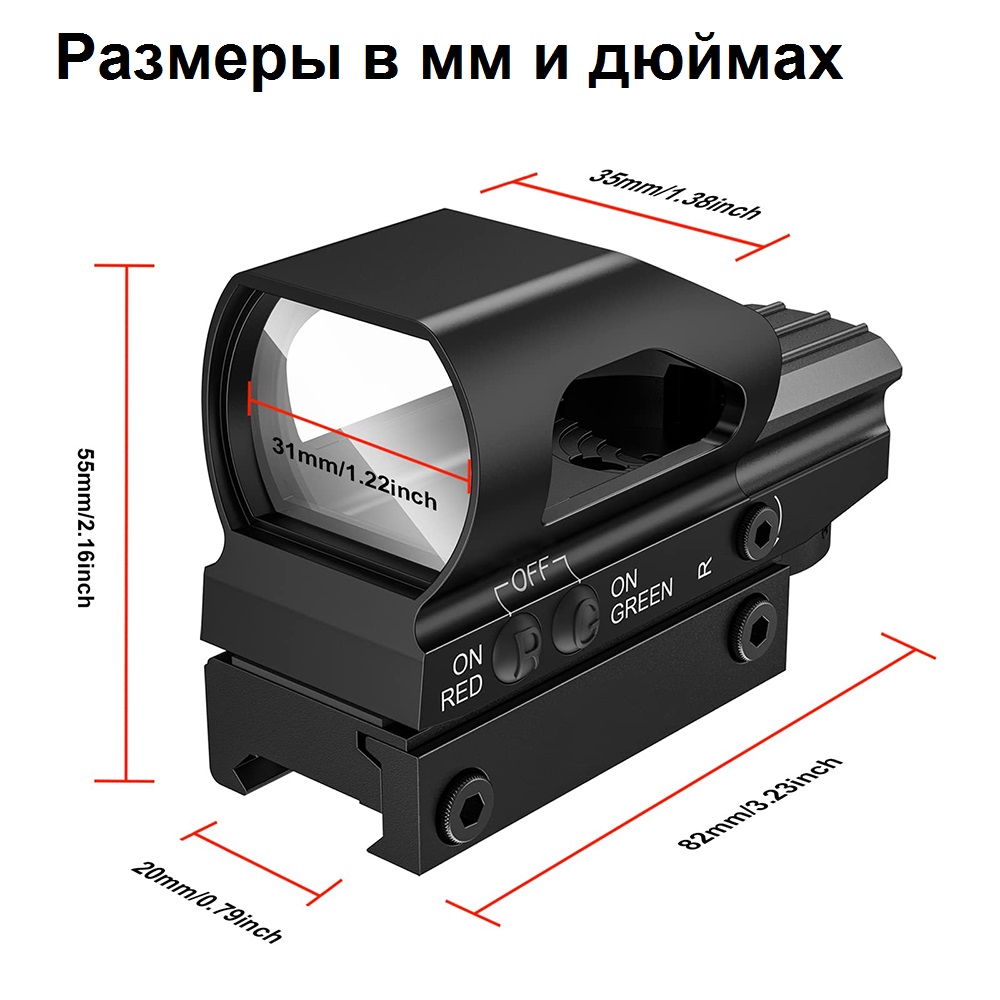

Размер - 84x45x54 мм./3,3x1,77x2,12 дюйма

Инструкции по использованию коллиматорного прицела Reflex Red Dot:
К особым характеристикам ELECTRO-DOT SIGHT относятся: Бескамерная конструкция с апертурой рефлекторной линзы 32 мм x 22 мм обеспечивает широкое поле зрения, подходящее для скорострельной стрельбы или стрельбы по движущимся целям помимо обычной стрельбы.

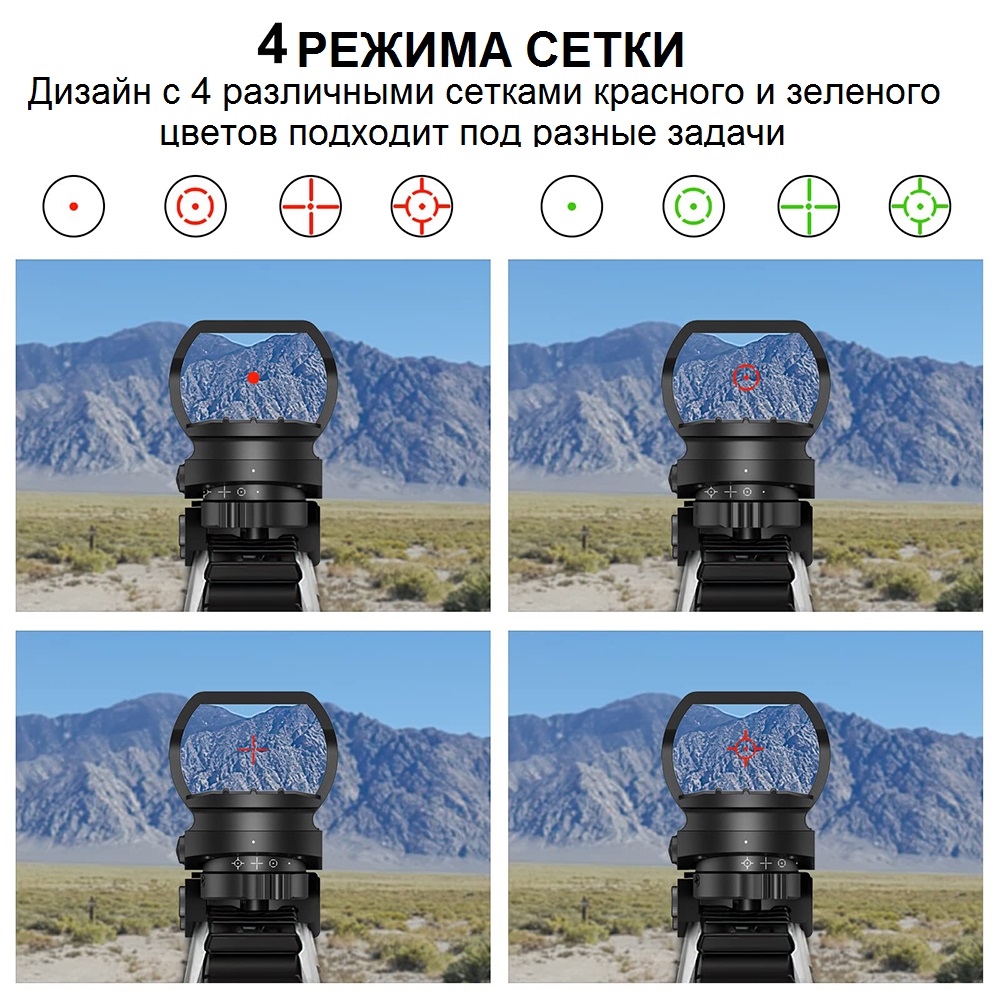

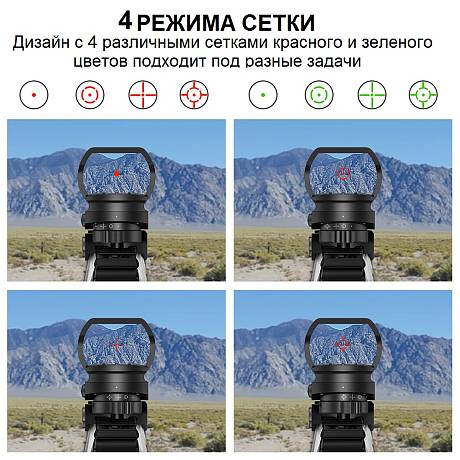

Установлены Multi-Reticle (4 рисунка) или Variable Dot (4 разных размера). Скорректированный параллакс и неограниченное удаление выходного зрачка. Винт с шестигранной головкой, регулировка по горизонтали и высоте щелчком, со стопорным винтом (см. схему ниже). Встроенное крепление (интегрированная рейка) для стандартных оснований, нет необходимости перенастраивать при переустановке демонтированного прицела. Очень легкий, водонепроницаемый и ударопрочный. Низкое энергопотребление для длительного срока службы батареи.

АККУМУЛЯТОР:

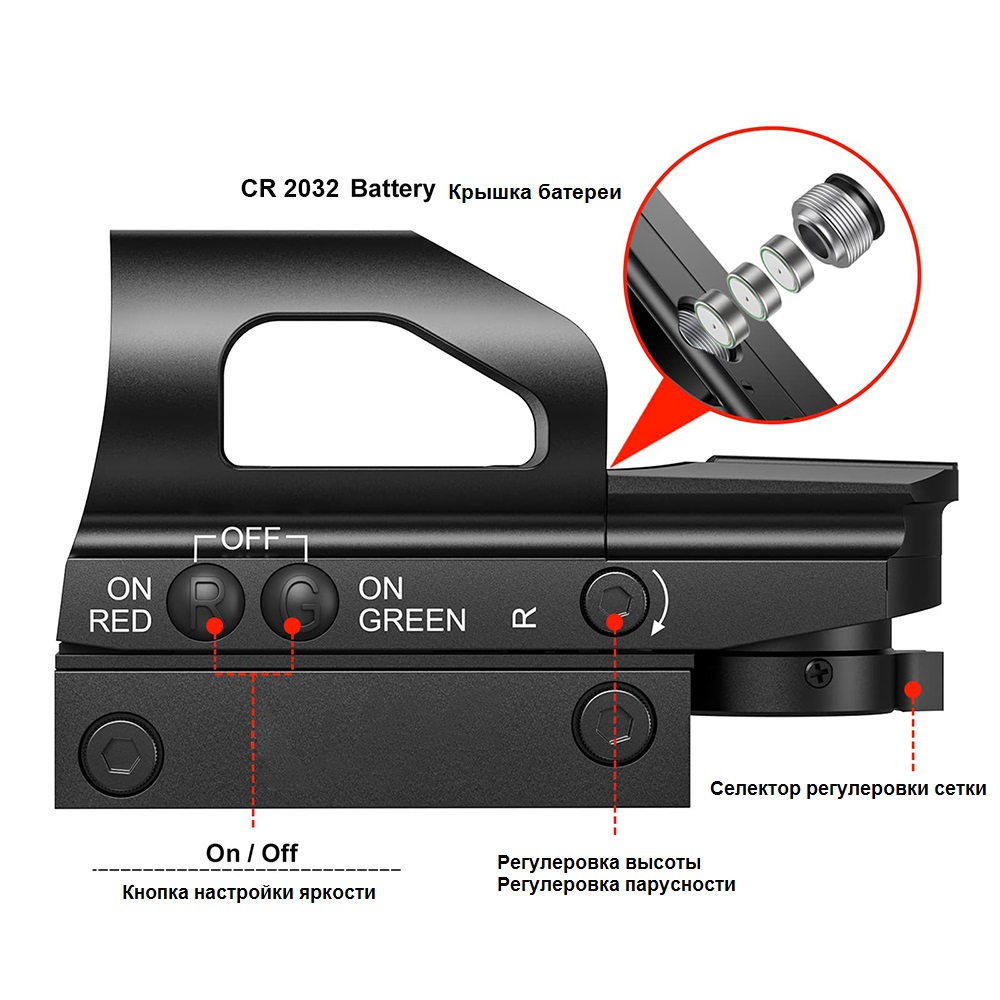

Ваш прицел Electro-Dot (E/D) питается от 3-х батареек LR41/AG3. Если ваша сетка тускнеет или нет света, вам необходимо заменить батарейки. Чтобы установить их, отвинтите крышку аккумуляторного отсека и вставьте новые + стороной вверх, а затем установите крышку на место.

МОНТАЖ:
Ваш прицел E/D включает в себя встроенную планку, которая подходит для стандартных оснований типа «ласточкин хвост». Это подходит для большинства оснований для крепления. Из-за неограниченного выноса зрачка при использовании прицела E/D вы должны обеспечить зазор не менее трех дюймов между концом корпуса светодиода, зеркала и вашим глазом при стрельбе. Установите рельс на основание так, чтобы захват рельса совпал с поперечными канавками. Вставьте захват в основание, пока поперечный болт не сядет в канавку. Надежно затяните стопорный винт с помощью шестигранного ключа, входящего в комплект прицела E/D.

Пристрелка:
Выберите желаемую сетку, повернув ручку селектора сетки, и установите интенсивность в наилучшем для вас положении. С установленным прицелом E/D положите ружье на твердую опору и наведите на цель на расстоянии от 50 до 100 ярдов (или метров). Пробные выстрелы должны производиться в тех же условиях для достижения максимальной точности пристрелки, для чего рекомендуется использование упор для стрельбы и патрон того же типа. Регулировка с каждым щелчком перемещает точку попадания на 1 МОА (примерно на 1 дюйм при 100 оборотах в секунду, 1/2 дюйма при 50 ярдах).
